INTRODUCCION
Para dar un buen uso a los materiales de laboratorio y evitar accidentes es necesario utilizar el material indicado en cada procedimiento como y cuando se utiliza, su debido procedimiento y cuidado



MATERIALES DE LABORATORIO

Materiales para medir volúmenes



-Probeta:

Tubo de cristal alargado y graduada , cerrado por un extremo, utilizado en los laboratorios para medir líquidos o gases. La probeta es un instrumento volumetrico, que permite medir volúmenes superiores y mas rápidamente que las pipetas, aunque con menor precisión.








-Pipeta graduada:


Es un instrumento de vidrio con un pico estirado y con una graduacion con la que se indican distintos volumenes de liquido con bastante precisión.









-Pipeta Aforada:

Se emplean para transferir un volumen exactamente conocido de disoluciones patrón o de muestra.

En la parte superior tiene un anillo grabado que se denomina linea de enrase.












-Bureta:


Se emplean para la medida precisa de volumenes variables y por lo tanto estan

divididas en muchas divisiones pequeñas.
se utilizan principalmente en valoraciones.
El tamaño comun es de 25 y 50 ml, graduados cada 0,1 ml.




-Matraz Aforado:

Es un recipiente de fondo plano con forma de pera que tiene un cuello largo y delgado. La línea delgada, línea de enrase, grabada alrededor del cuello indica el volumen de líquido contenido a una temperatura definida y se denomina línea de enrase, empleado para medir con exactitud un volumen determinado de liquido.







Matraces


-Matraces Erlenmeyer:

Es una matriz en forma crónica con fondo plano, cuello corto y boca ancha. Tiene varios usos pero suele utilizarse para valoraciones, para contener líquidos y para cualquier trabajo en general que no necesite de precisión.
erlenmeyer



- Matraces de fondo redondo:



Es una matraz utilizada para realizar reacciones inclusive en caliente.
 Su fondo esférico favorece la concentración de los reactivos.





-Matriz de fondo plano:



De cuello estrecho y con superficie de rotulación en blanco, son ideales para su utilización en reacciones de destilación o cualquier tipo de reacción que requiera un calentamiento uniforme de la muestra. Están disponibles en diversas capacidades para cubrir las necesidades de cualquier usuario.




-Matraz de dos bocas:



Sirve para llevar a cabo una reacción que puede ser de reflujo a la cual se le va agregando poco a poco un reactivo. También suele ser utilizado en reacciones en donde se pretende hacer reacción en diversos gases de forma controlada, incluso en las reacciones heterogéneas



-Matraz de detilacion:


Está especialmente diseñado para la realización de procesos donde se desprenden sustancias gaseosas que posteriormente se quieren condensar. El tubo lateral conduce el gas resultante a un sistema de refrigeración que hace que se condense. Se puede calentar.






-Matraz de kitasato:


es un matraz comprendido dentro del material de vidrio de un laboratorio de química. Podría definirse como un matraz de Erlenmeyer con un tubo de desprendimiento o tubuladura lateral.

sirve para realizar experimentos con respecto al agua, como: destilación  recolección de gases, pero su uso mas difundido son las filtraciones al vació de sustancias pastosas y solidas de tamaño muy pequeño.




Material general


-Vaso de precipitados:



La precisión que se alcanza con ellos es bastante baja y se emplean para contener líquidos, realizar tratamiento de muestra y precipitaciones.


Los hay de distintos tamaños (50, 100, 250 y 1000 mL) y pueden ser de vidrio o de plástico.


vasos de precipitados de vidrio

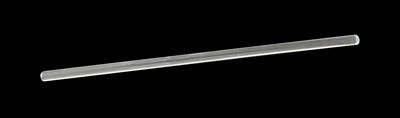

-Varilla de agitación:


Es un instrumento, usado en los laboratorios de química  consiste en una varilla regularmente de vidrio que sirve para mezclar o revolver por medio de la agitación de algunas sustancias. También sirve para introducir sustancias liquidas de alta reacción por medio de escurrimiento y evitar accidentes.

-Tubo de ensayo

Es un pequeño tubo cilíndrico de vidrio que conlleva a la preparación de soluciones o la toma de muestras que luego serán depositadas en este.



-Frasco lavador

Son frascos cerrados con un tapón atravesado por dos tubos. Por uno de ellos se sopla, saliendo el agua por el otro. Se utilizan para enjuagar el material de laboratorio, ya sea para disolver o para lavar.

frasco lavador


-Cristalizador:

Es un elemento perteneciente al material de vidrio que consiste en un recipiente de vidrio de base ancha. Su objetivo principal es cristalizar el soluto de una solucion, por evaporacion del solvente.
El cristalizador es un recipiente ancho en el que se produce la evaporacion del disolvente y la cristalizacion del soluto.



-Cuentagotas

es un tubo hueco terminado en su parte inferior en forma conica y cerrado por la parte superior por una perilla o dedal de goma, utilizado para trasvasar pequeñas cantidades de líquido vertiéndolo gota a gota.



-Pipeta pasteur:

Es una pipeta de plástico no calibrada pero si graduada que se utiliza apretando la boquilla de arriba e introduciendo en la probeta, para poder sacar el líquido.


-Mortero:

Tiene como finalidad machacar o triturar las sustancias solidas
Se utilizan para triturar sólidos hasta volverlos polvo, también para triturar vegetales, añadir un disolvente adecuado y posteriormente extraer los pigmentos, etc.



Material para pesar

-Balanza:
es un instrumento utilizado en el laboratorio, que sirve para medir la masa de un cuerpo en comparacion con la de otros cuerpos de masas definidas. Las de laboratorio suelen tener mucha precisión y exactitud, lo que las hace ideales para  utilizarse en mediciones muy pequeñas.



-Granatario:

Es uno de los elementos utilizados para determinar la masa general de una sustancia o para pesar una determinada cantidad de esa masa, tiene una mayor capacidad que ésta y permite realizar las mediciones con más rapidez y sencillez, así como por su mayor funcionamiento.






- Cucharita-espatula:

es una herramienta que consiste en una lámina plana de metal con agarradera o mango similar a un cuchillo con punta roma. Según su uso, se diferencian diferentes tipos de espátula. Sirve para trasegar sólidos y tomar muestras de sólidos, recogerlos y poder verterlos en otro sitio.




-Vidrio de reloj:

Lámina de vidrio cóncavo-convexa que se emplea para pesar los sólidos y como recipiente para recoger un precipitado sólido de cualquier experiencia que se introducirá en un desecador o bien en una estufa.


-Placa Petri:

Recipiente redondo de diferentes diámetros  de fondo bajo, con una cubierta de la misma forma de la placa, es utilizado para poder observar diferentes tipos de muestras, las cuales se encuentran encerradas dentro de la placa y también es utilizado para masar sólidos en una balanza.



-Pesasustancias:
Es un método sencillo para determinar la masa de una serie de muestras, utilizado para poner una sustancia solida.

-Espatula:

es una lamina plana utilizada en el laboratorio para recoger y tomar pequeñas cantidades de compuestos o sustancias solidas, especialmente granulares y poder verterlos en otro sitio.




Material para calentar

-Mechero bunsen:
Está constituido por un tubo vertical que va enroscado a un pie metálico con ingreso para el flujo del combustible, el cual se regula a través de una llave. En la parte inferior del tubo vertical existen orificios y un anillo metálico móvil o collarín también horadado. Ajustando la posición relativa de estos orificios, los cuales pueden ser esféricos o rectangulares, se logra regular el flujo de aire que aporta el oxígeno necesario para llevar a cabo la combustión con formación de llama en la boca o parte superior del tubo vertical.

-Mechero de alcohol:
Son utilizados mucho en los laboratorios de quimica debido a que proporciona una llama caliente, constante y sin humopara hacer combustion y no nececita un gran poder calorifico.

-Prinzas de crisol:

Las pinzas de crisol son construidas en metal para utilizar altas temperaturas, adaptadas para la manipulación sencilla de crisoles de distintos materiales mientras se caliente.




-Crisol:

Es un pequeño contenedor el cual posee una cavidad encargada de fundir o calcinar, hecho en porcelana para soportar altas temperaturas.

El crisol es utilizado para calentar, fundir, quemar y calcinar compuestos químicos.



-Rejilla de amianto:

Es una rejilla metálica que contribuye a que el calor se distribuya de modo uniforme sobre la base del recipiente instrumento que se coloca encima del trípode o de un aro del soporte universal, y sobre ella se sitúa el recipiente que ha de calentarse






-Pinza para tubo de ensayo:


Es utilizada para sujetar tubos de ensayo para manejar y ponerlos en fuego si estos se necesitan calentarse.

Estas pinzas son utilizadas para evitar accidentes como quemaduras, como modulo de seguridad.
-Capsula de porcelana:

Permite carbonizar sustancias y compuestos químicos  el cual resiste elevadas temperaturas, sirve calentar o fundir sustancias solidas o evaporar líquidos.


capsula de porcelana
Refrigerantes
-Refrigerante recto:
Su nombre se debe a que su tubo interno es recto, utilizado como condensador


Monografias.com
-Refrigerante de bolas:

Es un tubo de vidrio que presenta en cada extremo dos vástagos dispuestos de forma alterna, presenta otro tubo que se continua al exterior, termina en un pico gotero. Utilizado como condensador de destilación.




-Refrigerante de serpentín:

Es un refrigerante que se caracteriza por tener en su interior un tubo en forma de serpentín  utilizado para condensar líquidos

Soportes
-Tripode:

Es utilizado como soporte para calentar distintos recipientes, sobre ella se coloca una malla metalica para que la llama no de directamente sobre el vidrio y se difunda mejor el calor




-Pie:
Instrumento de laboratorio utilizado para sostener tubo de ensayos, buretras, embudo de filtración o decantacion.



-Aro:
Es un instrumento metalico de laboratorio, soporte para ponerlo sobre un mechero bunsen, y poniéndole una placa encima, poder calentar al fuego. Generalmente se emplea como soporte para poner frascos de vidrio sobre el mechero, se puede usar anexado al soporte universal,  con embudos de extracción



-Gradilla para tubos de ensayo:

Es un instrumento utilizado para dar un soporte a los tubos de ensayo o tubos de muestra, normalmente es utilizado para sostener y almacenar este material




-Nuez doble:

Material de metal utilizado para sujetar otros materiales como aros, agarraderos, pinzas las cuales se encuentran sujetas en el soporte universal.




-Pinzas para bureta:

Son generalmente de metal, son utilizadas para sujetas diferentes objetos de vidrio o realizar montajes mas

 elaborados. sujetada mediante una doble nuez a un pie o soporte de laboratorio o, en caso de montajes más complejos a una rejilla fija.

-Triangulo para crisol:


Constituido por tres tubos de arcilla refractaria a base de silimanita, unidos en forma de triángulo mediante gruesos alambres de metal galvanizado.

Es utilizado para apoyar el crisol.



Embudos

-Embudo büchner:

Instrumento común en laboratorios, filtra suspensiones y mezclas donde el solido queda en el embudo poe el papel de filtro y el liquido lo atraviesa y llega hasta un matraz colocado previamente.



-Embudo de seguridad:

Son los embudos que  permite un vertido de líquidos peligrosos, evitando accidentes peligrosos sin derrames, para que en caso de obstrucción del tubo de desprendimiento pueda descargarse a traves del mismo.


-Embudo de decantacion:

Es utilizado para separar líquidos in miscibles o insolubles que se separan por diferencia de densidades y propiedades moleculares que poseen, la cual mediante un tiempo se apartan en dos o mas fracciones dependiendo de la cantidad de productos contenidos al interior del recipiente.



Otro material

-Frasco lavador de gases:

Se utilizan para el lavado de gases, para ello el frasco lavador se conecta a un flujo  de gas y, en funcion de la aplicacion, se llena de liquido.
El gas se introduce en el líquido a través de un tubo, mediante lo cual se eliminan las impurezas contenidas en el gas. Mediante la selección adecuada de la solución utilizada, un secado (con ácido sulfúrico concentrado), e incluso una separación selectiva. El gas limpiado se extrae del frasco lavador a través de un segundo tubo.


-Columna Cromatografica:

Es utilizada para la separacion de mezclas complejas, es un metodo de separacion en el que los componentes se distinguidos durante dos fases.

-Trompa de agua:

Es un compresor de gas que usa la fuerza del agua, proporcionan aire comprimido y sirve para practicar el vació en un recipiente


-Soxhlet:

Es un proceso de extraccion de un lipido a a partir de un material solido que se requiere cuando el compuesto deseado tiene una limitada solubilidad en un disolvente , y la impureza es insoluble en ese solvente. Si el compuesto deseado tiene una solubilidad significativa en un disolvente entonces una simple filtracion puede ser utilizado para separar el compuesto de la sustancia insoluble.


-Tubo de U:

Es un tubo cilíndrico  en forma de U que se utiliza fundamentalmente para verificar reacciones de oxidación-reducción donde cada una de las semirreacciones tienen lugar en cada una de las ramas


-Tubo thiele:

Aparato de laboratorio en vidrio utilizado para contener y calentar un baño de aceite mineral o glicerina y se utiliza comúnmente en la determinación del punto de fusión de una sustancia. El aparato se asemeja a un tubo de ensayo de vidrio con un asa o brazo lateral.


-Desecador:

Es un recipiente de vidrio utilizado para retirar la humedad de las sustancias. Su tapa es de vidrio esmerilada para que el cierre sea hermético. Contiene en el fondo un agente deshidratante.


Material auxiliar



- Tapones:
Los tapones que se manejan en el laboratorio pueden ser de caucho, corcho o vidrio. A los de vidrio se les pone una capa de silicona o bien es de vidrio esmerilado, que hace que se cierre herméticamente y son utilizados para sellar un contenedor





-Tubo con llave:

Es utilizado para limpiar por dentro un tubo de ensayo



Frascos de rosca:

Permiten guardar sustancias para almacenarlas.



-Placas de porcelana con cuencos:

Instrumentos

-Termometro:
El termómetro es un instrumento de presicion delicado por lo tanto su manejo requiere muchos cuidados.
Deberá estar limpio para introducirlo en el líquido o la solución cuya temperatura se quiere encontrar.
Se les emplea para medir temperaturas en operaciones de destilación, para determinación de puntos de fusión, etc.




-Densimetro:

Es un instrumento capaz de determinar la densidad relativa de un líquido sin haber calculado su masa y volumen.Este sencillo aparato se basa en el principio de Arquímedes(los cuerpos sólidos sumergidos en un líquido experimentan un empuje hacia arriba)

-Picnometro:

es un frasco con un cierre sellado de vidrio que dispone de un tapón provisto de un finísimo capilar, de tal manera que puede obtenerse un volumen con gran precisión.
Es utilizado para medir la densidad de un fluido, en referencia a la de un fluido de densidad conocida como el agua o el mercurio.
Normalmente, para la determinación de la densidad de algunos productos especiales como las pinturas, se utilizan picnómetros metálicos.
-Centrifuga:
En los laboratorios de química siempre encontraremos una centrifuga, que es una maquina con diferentes  capacidades de 2,4,6,8 ... tubos que ponen en rotación una muestra dentro del tubo de ensayo y asi por la fuerza centrifuga, aceleramos la decantacion o  sedimentacion de sus componentes o fases, generalmente
 una solida y otra liquida utilizando la propiedad de densidad de estas.
Es utilizado para medir la densidad de un fluido, en referencia a la de un fluido de densidad conocida como el agua o el mercurio.

-Agitador magnetico:

Es una pequeña barra magnética la cual esta normalmente cubierta por una capa de plástico y una placa debajo de la cual se tiene un magneto rotatorio o una serie de electromagnetos dispuestos en forma circular a fin de crear un campo magnético rotatorio. Es muy frecuente que tal placa tenga un arreglo de resistencias eléctricas con la finalidad de dotarle de calor necesario para calentar algunas soluciones químicas.

Instrumentos

-PH-metro:
Es un sensor utilizado en el método electroquímico para medir el pH de una disolucion.
La determinación de pH consiste en medir el potencial que se desarrolla a través de una finamambrana de vidrio que separa dos soluciones con diferente concentración de protones. En consecuencia se conoce muy bien la sensibilidad y la selectividad de las membranas de vidrio delante el pH.

-Refractonometro:

Es un instrumento que permite Conocer la concentración de una sustancia disuelta en agua, midiendo el ángulo de desviación de la luz al atravesar dicha solución. En nuestro caso, usamos un refractómetro calibrado para medir soluciones de azúcar en agua, y la escala que se utiliza es de grados Brix.Con sólo una gota como muestra se puede inferir la densidad del mosto o la cerveza. En este último caso, cuando el mosto ya fue fermentado, además de azúcar, hay alcohol en la mezcla.

-Conductimetro:

Es un instrumento que mide la resistencia electrica que ejerce el volumen de una disolucion encerrado entre los dos.


-Colorimetro:

Es un instrumento de medicion utilizado para determinar la cantidad de color en una sustancia y se obtiene con reactivos específicos. Los colorímetros son utilizados por los traficantes de diamantes para determinar la transparencia de las gemas y piedras preciosas. Otros usos de colorímetros incluyen medir la exactitud, calidad y estado de los componentes electrónicos y la identificación de los caracteres de la pasta de papel y tinta de impresión.

-Mufla:

Una mufla es un tipo de horno que puede alcanzar temperaturas muy altas para cumplir con los diferentes procesos que requieren este tipo de característica dentro de los laboratorios.
Las muflas han sido diseñadas para una gran variedad de aplicaciones dentro de un laboratorio y pueden realizar trabajos como: procesos de control, tratamientos térmicos y secado de precipitados.



Material de seguridad

-Gafas de seguridad:


-Mascarilla:



-Guantes
-Delantal:

- Lavaojos:

- Botiquin:
-Extintor:
- Vitrina de gases:


DENSIDAD
1.    Determina la masa de los cilindros y anota los resultados en tu cuaderno

Madera=17,00g
Marmol=66,00g
Hierro=157,40
Aluminio=54,00g
Cobre=178,40g
Oro=386,00g

2. Calcula la densidad de cada cilindro de la actividad 1 y anota los resultados en tu cuaderno. Recuerda que los cilindros tienen un volumen de 20 cm3

Madera=17,00g/20cm3=0.85g/cm3
Marmol=66,00g/20cm3=3.3g/cm3
Hierro=157,40g/20cm3=7.87g/cm3
Aluminio=54,00g/20cm3=2.7g/cm3
Cobre=178,40g/20cm3=8.92g/cm3
Oro=386,00g/20cm3=19.3g/cm3

3. Todos los cilindros que aparecen en el cuadro de abajo son de aluminio.Mide la masa de cada uno y anota los resultados en tu cuaderno.

5cm3= 13,50g
10cm3= 27,00g
20cm3= 54,00g
30cm3= 81,00g
40cm3= 108,00g
50cm3= 135,00g



4.Determina la densidad de cada cilindro de aluminio y anótala en el cuaderno.¿Qué conclusiones obtienes?
4.1. 13.50g/5cm3=2.7g/cm3
4.2  27.00g/10cm=2.7g/cm3
4.3 54.00g/20cm3=2.7g/cm3
4.4 81.00g/30cm3=2.7g/cm3
4.5 108.00g/30cm3==2.7g/cm3
4.6 135.00g/50cm3==2.7g/cm3
